Инструкция по проектированию, монтажу и эксплуатации стеклопакетов (СН 481-75) разработана ЦНИИПромзданий при участии НИИСФ, НИИЭС Госстроя СССР, ЦНИИЭП учебных зданий, ЦНИИЭП жилища Госгражданстроя и ГИС Минстройматериалов СССР.

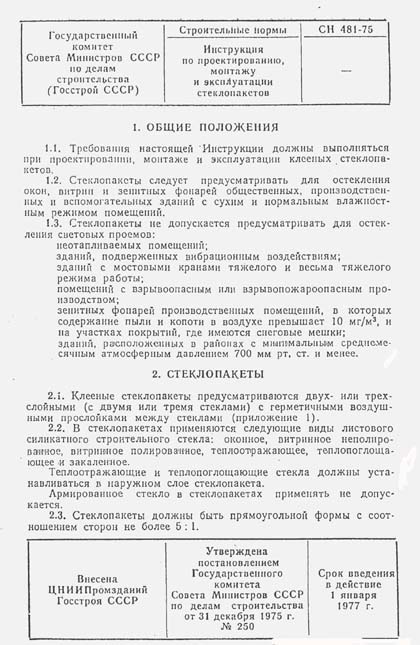

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Требования настоящей Инструкции должны выполняться при проектировании, монтаже и эксплуатации клееных стеклопакетов.

1.2. Стеклопакеты следует предусматривать для остекления окон, витрин и зенитных фонарей общественных, производственных и вспомогательных зданий с сухим и нормальным влажностным режимом помещений.

1.3. Стеклопакеты не допускается предусматривать для остекления световых проемов:

неотапливаемых помещений;

зданий, подверженных вибрационным воздействиям;

зданий с мостовыми кранами тяжелого и весьма тяжелого режима работы;

помещений с взрывоопасным или взрывопожароопасным производством;

зенитных фонарей производственных помещений, в которых содержание пыли и копоти в воздухе превышает 10 мг/м³ и на участках покрытий, где имеются снеговые мешки;

зданий, расположенных в районах с минимальным среднемесячным атмосферным давлением 700 мм рт. ст. и менее.

2. СТЕКЛОПАКЕТЫ

2.1. Клееные стеклопакеты предусматриваются двух- или трехслойными (с двумя или тремя стеклами) с герметичными воздушными прослойками между стеклами (приложение 1).

2.2. В стеклопакетах применяются следующие виды листового силикатного строительного стекла: оконное, витринное неполированное, витринное полированное, теплоотражающее, теплопоглощающее и закаленное.

Теплоотражающие и теплопоглощающие стекла должны устанавливаться в наружном слое стеклопакета.

Армированное стекло в стеклопакетах применять не допускается.

2.3. Стеклопакеты должны быть прямоугольной формы с соотношением сторон не более 5: 1.

2.4. Толщина стекол в стеклопакетах определяется расчетом на прочность и должна быть не менее: 3 мм - для окон и 5 мм - для зенитных фонарей. Наружные и внутренние стекла принимаются равной толщины, в трехслойных стеклопакетах средние стекла допускается принимать меньшей толщины, чем наружные.

2.5. Толщина воздушной прослойки должна предусматриваться: 12, 15 или 18 мм - в двухслойных; 9 или 12 мм - в трехслойных стеклопакетах.

2.6. Длина и ширина стеклопакетов не должны превышать размеров, установленных соответствующими ГОСТами на стекло. Максимальные площади стеклопакетов для окон и витрин приведены в табл. 1.

Максимальная площадь стеклопакетов для зенитных фонарей - 2 м²

Таблица 1

Ориентировочный вес стеклопакетов приведен в табл. 2.

Таблица 2

2.7. Данные о материалах прокладок, мастик и герметиков, применяемых при установке стеклопакетов в переплеты, приведены в приложении 2.

3. ПРОЕКТИРОВАНИЕ СТЕКЛОПАКЕТОВ

3.1. Площадь и размеры световых проемов окон и зенитных фонарей со стеклопакетами следует определять в соответствии со СНиП по проектированию естественного освещения.

Общий коэффициент светопропускания окон и зенитных фонарей со стеклопакетами определяется по формуле

t₀ = t₁ t₂ t₃ t₄ t₅ t₆,                                                       (1)

где t₁ - коэффициент светопропускания стекла;

t₂ - коэффициент, учитывающий потери света в переплетах, равный: 0,75 и 0,85 - соответственно в деревянных и металлических переплетах окон, 0,75 - в металлических переплетах зенитных фонарей;

t₃ - коэффициент, учитывающий потери света в слое загрязнения остекления;

t₄ - коэффициент, учитывающий потери света в несущих конструкциях;

t₅ - коэффициент, учитывающий потери света в солнцезащитных устройствах;

t₁, t₃, t₄ и t₅ - определяются в соответствии со СНиП по проектированию естественного освещения;

t₆ - коэффициент, учитывающий потери света в защитной сетке зенитных фонарей, принимаемый равным 0,9.

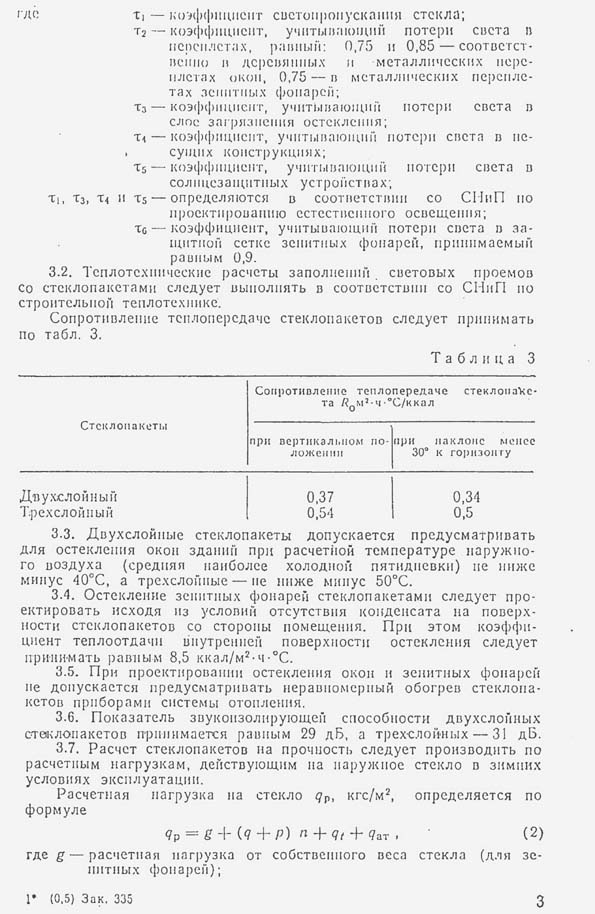

3.2. Теплотехнические расчеты заполнений световых проемов со стеклопакетами следует выполнять в соответствии со СНиП по строительной теплотехнике.

Сопротивление теплопередаче стеклопакетов следует принимать по табл. 3,

Таблица 3

3.3. Двухслойные стеклопакеты допускается предусматривать для остекления окон зданий при расчетной температуре наружного воздуха (средняя наиболее холодной пятидневки) не ниже минус 40°С, а трехслойные - не ниже минус 50°С.

3.4. Остекление зенитных фонарей стеклопакетами следует проектировать исходя из условий отсутствия конденсата на поверхности стеклопакетов со стороны помещения. При этом коэффициент теплоотдачи внутренней поверхности остекления следует принимать равным 8,5 ккал/м²×ч×°С.

3.5. При проектировании остекления окон и зенитных фонарей не допускается предусматривать неравномерный обогрев стеклопакетов приборами системы отопления.

3.6. Показатель звукоизолирующей способности двухслойных стеклопакетов принимается равным 29 дБ, а трехслойных - 31 дБ,

3.7. Расчет стеклопакетов на прочность следует производить по расчетным нагрузкам, действующим на наружное стекло в зимних условиях эксплуатации.

Расчетная нагрузка на стекло q_р, кгс/м², определяется по формуле

q_p = g + (q + p) n + q_t +q_ат,                                    (2)

где g - расчетная нагрузка от собственного веса стекла (для зенитных фонарей);

q - расчетная ветровая нагрузка;

р - расчетная снеговая нагрузка (для зенитных фонарей);

  q и р - определяются в соответствии со СНиП по нагрузкам и воздействиям;

q_t - расчетная нагрузка от изменения температуры воздуха определяемая согласно указаниям п. 3.9 настоящей Инструкции;

q_ат - расчетная нагрузка от изменения, атмосферного давления определяемая согласно указаниям п. 3.10 настоящей Инструкции;

п - коэффициент, принимаемый равным 0,55 - для двухслойных стеклопакетов, 0,36 - для трехслойных стеклопакетов со стеклами равной толщины.

При расчете стеклопакетов, имеющих площадь более 5 м² на грузки q_t и q_ат могут не учитываться.

3.8. При расчете стеклопакетов на прочность следует предварительно задавать толщину наружных стекол s исходя из требований табл. 1 настоящей Инструкции.

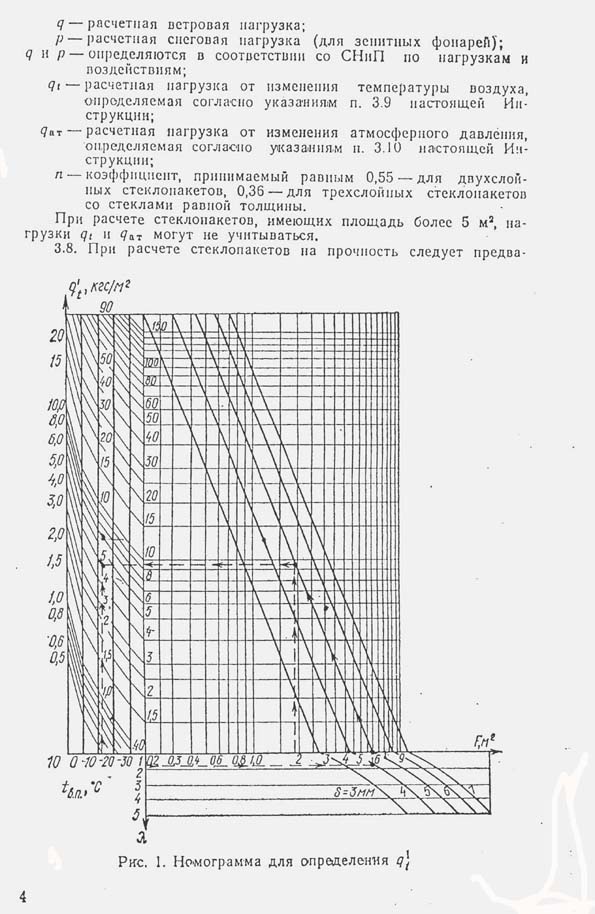

Рис. 1. Номограмма для определения q¹_t

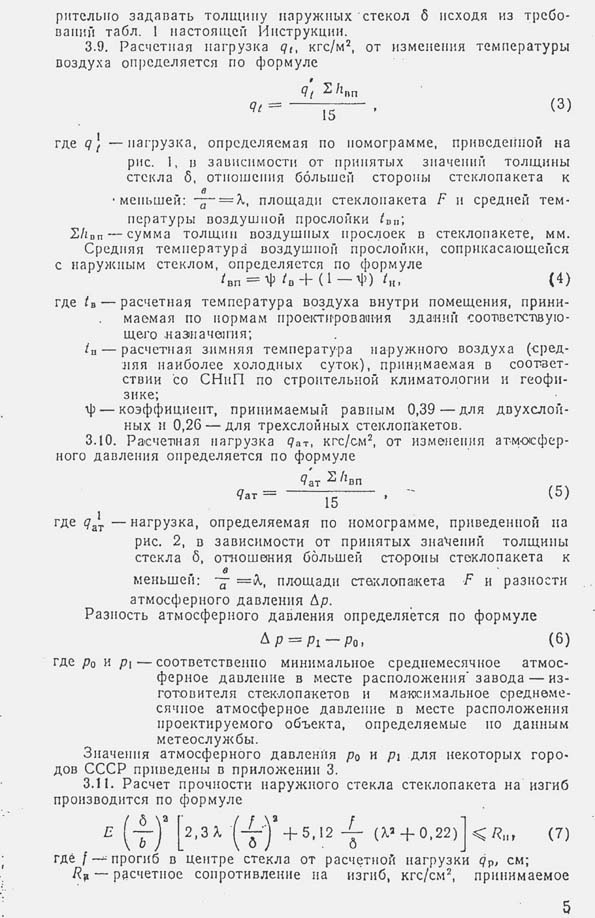

3.9 Расчетная нагрузка q_t, кгс/м², от изменения температуры воздуха определяется по формуле

                                                                (3)

 где q¹_t ‑ нагрузка, определяемая по номограмме, приведенной на рис. 1, в зависимости от принятых значений толщины стекла s, отношения большей стороны стеклопакета к меньшей:  площади стеклопакета F и средней температуры воздушной прослойки t_вп;

   ‑  сумма толщин воздушных прослоек в стеклопакете мм.

Средняя температура воздушной прослойки, соприкасающейся с наружным стеклом, определяется по формуле

t_вп = y t_в + (1 - y) t_н,                                                    (4)

где t_в ‑ расчетная температура воздуха внутри помещения принимаемая по нормам проектирования зданий соответствующего назначения;

t_н ‑ расчетна зимняя температура наружного воздуха (средняя наиболее холодных суток), принимаемая в соответствии со СНиП по строительной климатологии и геофизики;

y ‑ коэффициент, принимаемый равным 0,39 ‑ для двухслойных и 0,26 ‑ для трехслойных стеклопакетов.

3.10. Расчетная нагрузка q_ат, кгс/см², от изменения атмосферного давления определяется по формуле

q_ат =                                                             (5)

где q¹_ат ‑ нагрузка, определяемая по номограмме, приведенной на рис. 2, в зависимости от принятых значений толщины стекла s, отношения большей стораны стеклопакета к меньшей:  площади стеклопакета F и разности атмосферного давления Dр.

Разность атмосферного давления определяется по формуле

Dр = р₁ - р₀,                                  (6)

где р₁ и р₀ ‑ соответственно минимальное среднемесячное атмосферное давление в месте расположения завода-изготовителя стеклопакетов и максимальное среднемесячное атмосферное давление в месте расположения проектируемого объекта, определяемые по данным метеослужбы.

Значения атмосферного давления р₁ и р₀ для некоторых городов СССР приведены в приложении 3.

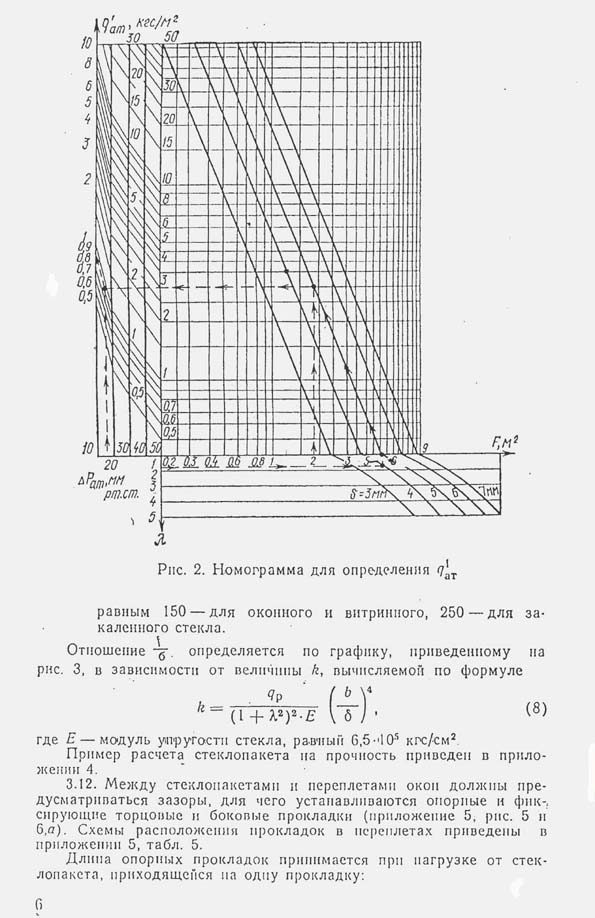

Рис. 2. Номограмма для определения q¹_aT

3.11. Расчет прочности наружного стекла стеклопакета на изгиб производится по формуле

                         (7)

где f - прогиб в центре стекла от расчетной нагрузи q_p, см;

R_и ‑ расчетное сопротивление на изгиб, кгс/см², принимаемое равным 150 - для оконного и витринного, 250 - для закаленного стекла.

Отношение  определяется по графику, приведенному на рис. 3, в зависимости от величины k, вычисляемой по формуле

                                                (8)

где E - модуль упругости стекла, равный 6,5×10⁵ кгс/см².

Пример расчета стеклопакета на прочность приведен в приложении 4.

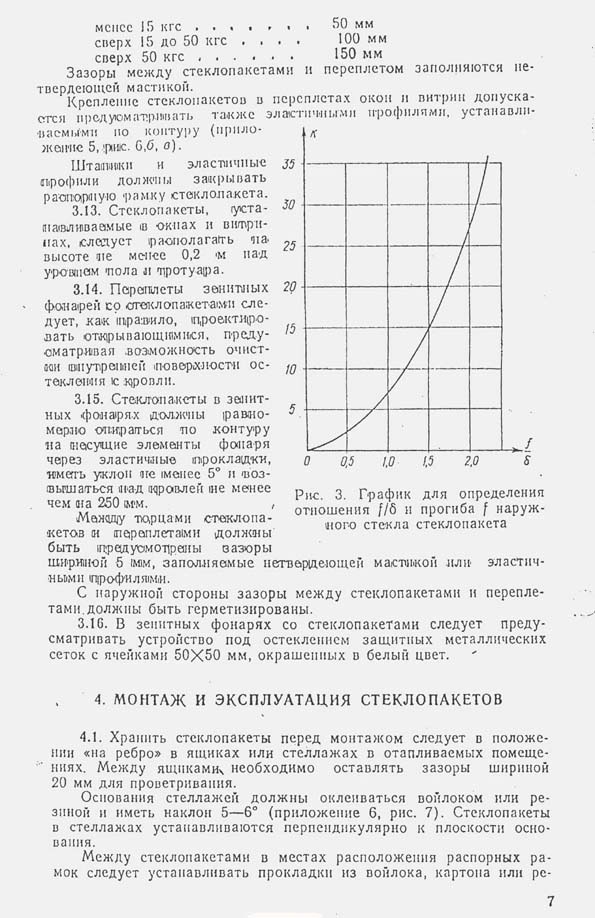

Рис. 3. График для определения отношения f/d и прогиба f наружного стекла стеклопакета

3.12. Между стеклопакетами и переплетами окон должны предусматриваться зазоры, для чего устанавливаются опорные и фиксирующие торцовые и боковые прокладки (приложение 5, рис. 5 и 6,а). Схемы расположения прокладок в переплетах приведены в приложении 5, табл. 5.

Длина опорных прокладок принимается при нагрузке от стеклопакета, приходящейся на одну прокладку:

менее 15 кгс ................................ 50 мм

сверх 15 до 50 кгс ...................... 100мм

сверх 50 кгс ................................ 150мм

Зазоры между стеклопакетами и переплетом заполняются нетвердеющей мастикой.

Крепление стеклопакетов в переплетах окон и витрин допускается предусматривать также эластичными профилями, устанавливаемыми по контуру (приложение 5, рис. 6,б, в).

Штапики и эластичные профили должны закрывать распорную рамку стеклопакета.

3.13. Стеклопакеты, устанавливаемые в окнах и витринах, следует располагать на высоте не менее 0,2 м над уровнем пола и тротуара.

3.14. Переплеты зенитных фонарей со стеклопакетами следует, как правило, проектировать открывающимися, предусматривая возможность очистки внутренней поверхности остекления с кровли.

3.15. Стеклопакеты в зенитных фонарях должны равномерно опираться по контуру на несущие элементы фонаря через эластичные прокладки, иметь уклон не менее 5° и возвышаться над кровлей не менее чем на 250 мм.

Между торцами стеклопакетов и переплетами должны быть предусмотрены зазоры шириной 5 мм, заполняемые нетвердеющей мастикой или эластичными профилями.

С наружной стороны зазоры между стеклопакетами и переплетами должны быть герметизированы.

3.16. В зенитных фонарях со стеклопакетами следует предусматривать устройство под остеклением защитных металлических сеток с ячейками 50х50 мм, окрашенных, в белый цвет.

4. МОНТАЖ И ЭКСПЛУАТАЦИЯ СТЕКЛОПАКЕТОВ

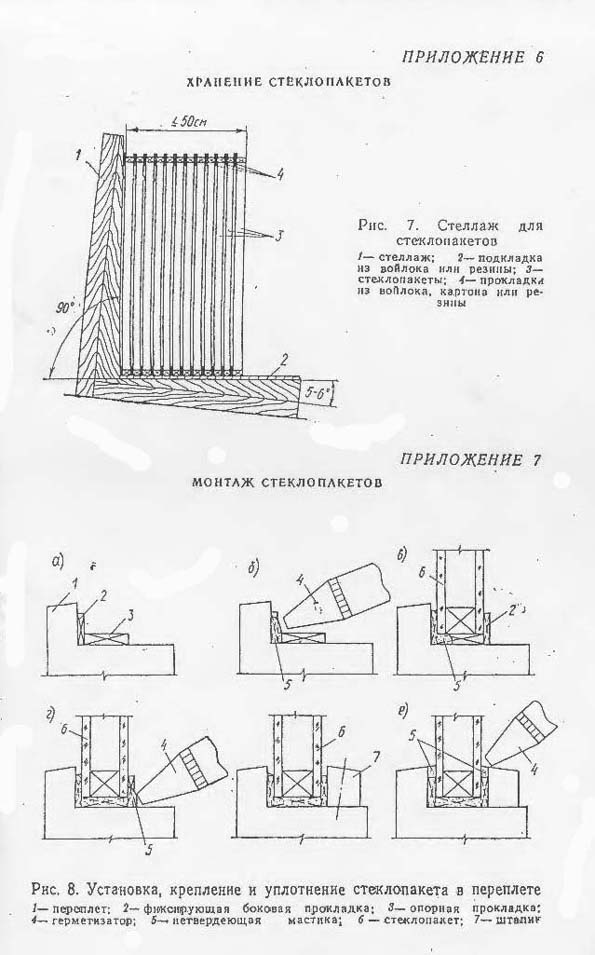

4.1. Хранить стеклопакеты перед монтажом следует в положении "на ребро" в ящиках или стеллажах в отапливаемых помещениях. Между ящиками необходимо оставлять зазоры шириной 20 мм для проветривания.

Основания стеллажей должны оклеиваться войлоком или резиной и иметь наклон 5 - 6° (приложение 6, рис. 7) Стеклопакеты в стеллажах устанавливаются перпендикуляр к плоскости основания.

Между стеклопакетами в местах расположения распорных рамок следует устанавливать прокладки из войлока, картона и резины. На стеллаже следует хранить стеклопакеты одинаковых размеров.

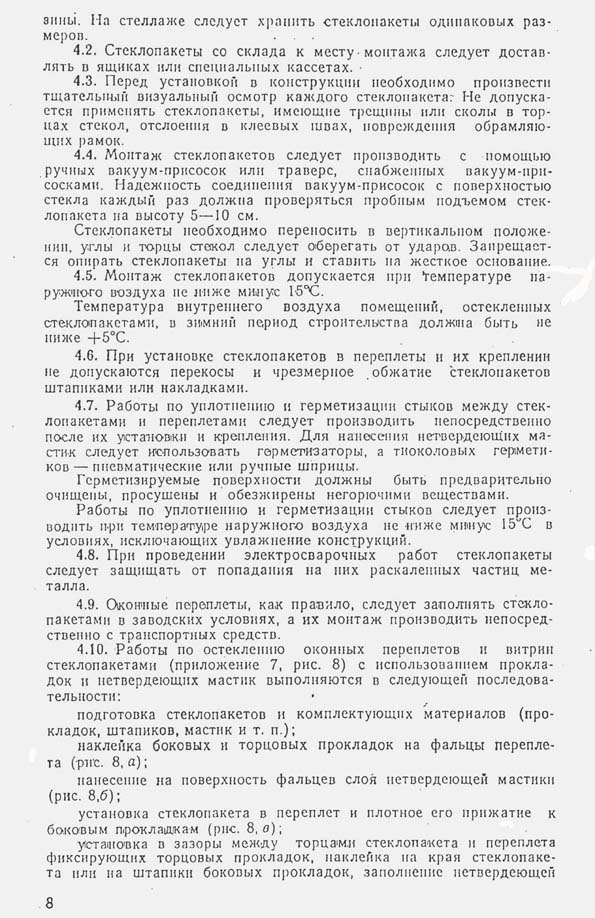

4.2. Стеклопакеты со склада к месту монтажа следует доставлять в ящиках или специальных кассетах.

4.3. Перед установкой в конструкции необходимо произвести тщательный визуальный осмотр каждого стеклопакета. Не допускается применять стеклопакеты, имеющие трещины или сколы в торцах стекол, отслоения в клеевых швах, повреждения обрамляющих рамок.

4.4. Монтаж стеклопакетов следует производить с помощью ручных вакуум-присосок или траверс, снабженных вакуум-присосками. Надежность соединения вакуум-присосок с поверхностью стекла каждый раз должна проверяться пробным подъемом стеклопакета на высоту 5 - 10 см.

Стеклопакеты необходимо переносить в вертикальном положении, углы и торцы стекол следует оберегать от ударов. Запрещается опирать стеклопакеты на углы и ставить на жесткое основание.

4.5. Монтаж стеклопакетов допускается при температуре наружного воздуха не ниже минус 15°С.

Температура внутреннего воздуха помещений, остекленных стеклопакетами, в зимний период строительства должна быть не ниже +5°С.

4.6. При установке стеклопакетов в переплеты и их креплении не допускаются перекосы и чрезмерное обжатие стеклопакетов штапиками или накладками.

4.7. Работы по уплотнению и герметизации стыков между стеклопакетами и переплетами следует производить непосредственно после их установки и крепления. Для нанесения нетвердеющих мастик следует использовать герметизаторы, а тиоколовых герметиков - пневматические или ручные шприцы.

Герметизируемые поверхности должны быть предварительно очищены, просушены и обезжирены негорючими веществами.

Работы по уплотнению и герметизации стыков следует производить при температуре наружного воздуха не ниже минус 15°С в условиях, исключающих увлажнение конструкций.

4.8. При проведении электросварочных работ стеклопакеты следует защищать от попадания на них раскаленных частиц металла.

4.9. Оконные переплеты, как правило, следует заполнять стекло-пакетами в заводских условиях, а их монтаж производить непосредственно с транспортных средств.

4.10. Работы по остеклению оконных переплетов и витрин стеклопакетами (приложение 7, рис. 8) с использованием прокладок и нетвердеющих мастик выполняются в следующей последовательности:

подготовка стеклопакетов и комплектующих материалов (прокладок, штапиков, мастик и т.п.);

наклейка боковых и торцовых прокладок па фальцы переплета (рис. 8, а);

нанесение на поверхность фальцев слоя нетвердеющей мастики (рис. 8, б);

установка стеклопакета в переплет и плотное его прижатие к боковым прокладкам (рис. 8, в);

установка в зазоры между, торцами стеклопакета и переплета фиксирующих торцовых прокладок, наклейка на края стеклопакета или на штапики боковых прокладок, заполнение нетвердеющей мастикой зазоров между торцами стеклопакетов и переплетом (рис. 8, г);

закрепление штапиков (рис. 8,с);

заполнение нетвердеющей мастикой или герметиками зазоров между переплетом и стеклопакетом и выравнивание поверхности швов (рис. 8, е).

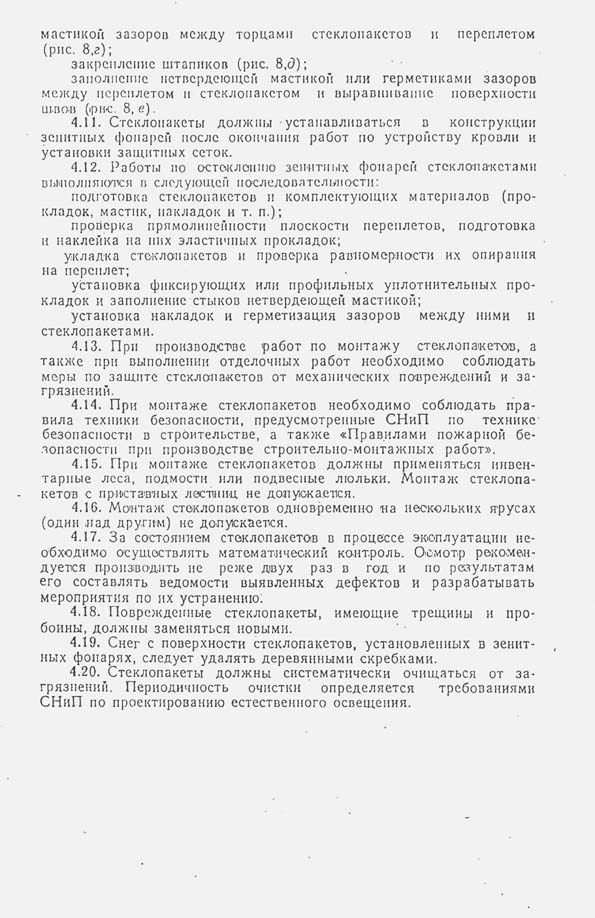

4.11. Стеклопакеты должны устанавливаться в конструкции зенитных фонарей после окончания работ по устройству кровли и установки защитных сеток.

4.12. Работы по остеклению зенитных фонарей стеклопакетами выполняются в следующей последовательности:

подготовка стеклопакетов и комплектующих материалов (прокладок, мастик, накладок и т.п.);

проверка прямолинейности плоскости переплетов, подготовка и наклейка на них эластичных прокладок;

укладка стеклопакетов и проверка равномерности их опирания на переплет;

установка фиксирующих или профильных уплотнительных прокладок и заполнение стыков нетвердеющей мастикой;

установка накладок и герметизация зазоров между ними и стеклопакетами.

4.13. При производстве работ по монтажу стеклопакетов, а также при выполнении отделочных работ необходимо соблюдать меры по защите стеклопакетов от механических повреждений и загрязнений.

4.14. При монтаже стеклопакетов необходимо соблюдать правила техники безопасности, предусмотренные СНиП по технике безопасности в строительстве, а также <Правилами пожарной безопасности при производстве строительно-монтажных работ>.

4.15. При монтаже стеклопакетов должны применяться инвентарные леса, подмости или подвесные люльки. Монтаж стеклопакетов с приставных лестниц не допускается.

4.16. Монтаж стеклопакетов одновременно на нескольких ярусах (один над другим) не допускается.

4.17. За состоянием стеклопакетов в процессе эксплуатации необходимо осуществлять математический контроль, осмотр рекомендуется производить не реже двух раз в год и по результатам его составлять ведомости выявленных дефектов и разрабатывать мероприятия по их устранению.

4.18. Поврежденные стеклопакеты, имеющие трещины и пробоины, должны заменяться новыми.

4.19. Снег с поверхности стеклопакетов, установленных в зенитных фонарях, следует удалять деревянными скребками.

4.20. Стеклопакеты должны систематически очищаться от загрязнений. Периодичность очистки определяется требованиями СНиП по проектированию естественного освещения.

ПРИЛОЖЕНИЕ I

КЛЕЕНЫЕ СТЕКЛОПАКЕТЫ

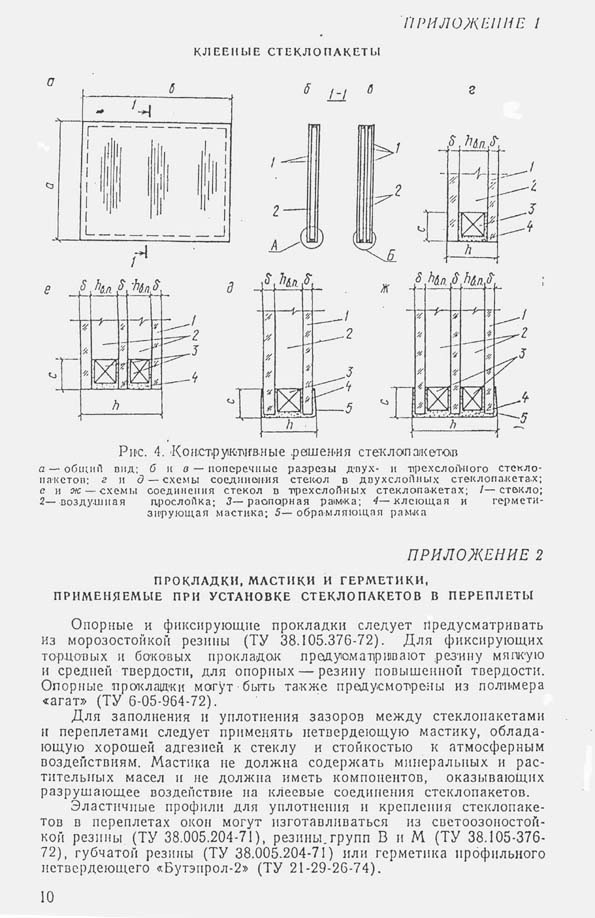

Рис. 4. Конструктивные решения стеклопакетов

а - общий вид; б и в - поперечные разрезы двух- и трехслойного стеклопакетов; г и д - схемы соединения стекол в двухслойных стеклопакетах; е и ж - схемы соединения стекол в трехслойных стеклопакетах; 1 - стекло; 2 - воздушная прослойка; 3 - распорная рамка; 4 - клеющая и герметизирующая мастика; 5 - обрамляющая рамка

ПРИЛОЖЕНИЕ 2

ПРОКЛАДКИ, МАСТИКИ И ГЕРМЕТИКИ, ПРИМЕНЯЕМЫЕ ПРИ УСТАНОВКЕ СТЕКЛОПАКЕТОВ В ПЕРЕПЛЕТЫ

Опорные и фиксирующие прокладки следует предусматривать из морозостойкой резины (ТУ 38.105.376-72). Для фиксирующих торцовых и боковых прокладок предусматривают резину мягкую и средней твердости, для опорных - резину повышенной твердости. Опорные прокладки могут быть также предусмотрены из полимера <агат> (ТУ 6-05-964-72).

Для заполнения и уплотнения зазоров между стеклопакетами и переплетами следует применять нетвердеющую мастику, обладающую хорошей адгезией к стеклу и стойкостью к атмосферным воздействиям. Мастика не должна содержать минеральных и растительных масел и не должна иметь компонентов, оказывающих разрушающее воздействие на клеевые соединения стеклопакетов.

эластичные профили для уплотнения и крепления стеклопакетов в переплетах окон могут изготавливаться из светоозоностойкой резины (ТУ 38.005.204-71), резины групп В и М (ТУ 38.105-376-72), губчатой резины (ТУ 38.005.204-71) или герметика профильного нетвердеющего <Бутэпрол-2> (ТУ 21-29-26-74).

Для уплотнения и крепления стеклопакетов в переплетах зенитных фонарей применяют губчатую резину (ТУ 38.005.204-71) толщиной 5 - 7 мм, а также герметик профильный нетвердеющий <Бут-эпрол-2> (ТУ 21-29-26-74).

В окнах и зенитных фонарях для герметизации стыков между стеклопакетами и переплетами следует предусматривать тиоколовые герметики марок УТ-32 (ТУ 38.105.462-72), ГС-1 (ТУ 310-64 Главмоспромстройматериалы), ТМ-0,5 (ТУ 38-3Г № 355-69) и У-30м (ГОСТ 13489-68), а также силиконовые герметики типа <Эластосил> (ТУ 6-02-655-71).

Для наклейки резиновых прокладок и профилей применяют клей 88-НП (ТУ 38-105268-71), а прокладок <Бутэпрол-2> - уайтспирит (ГОСТ 3134-52).

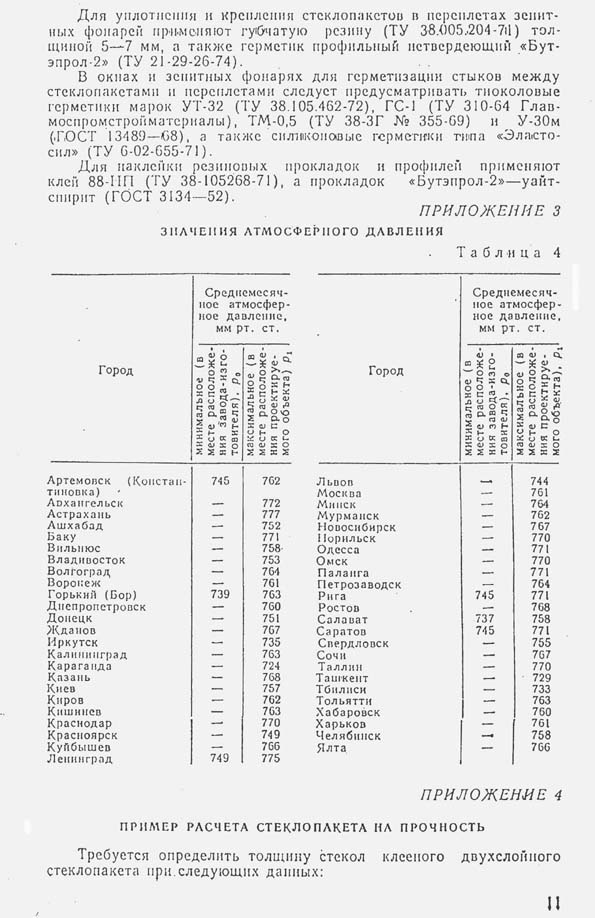

ПРИЛОЖЕНИЕ 3

ЗНАЧЕНИЯ АТМОСФЕРНОГО ДАВЛЕНИЯ

Таблица 4

ПРИЛОЖЕНИЕ 4

ПРИМЕР РАСЧЕТА СТЕКЛОПАКЕТА НА ПРОЧНОСТЬ

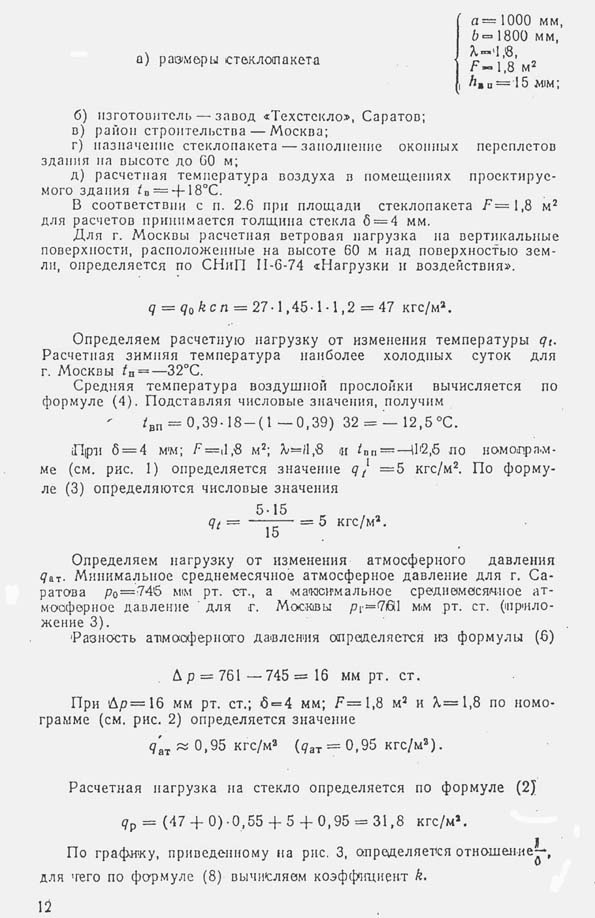

Требуется определить толщину стекол клееного двухслойного стеклопакета при следующих данных:

а) размеры стеклопакета

б) изготовитель - завод <Техстекло>, Саратов;

в) район строительства - Москва;

г) назначение стеклопакета - заполнение оконных переплетов здания на высоте до 60 м;

д) расчетная температура воздуха в помещениях проектируемого здания t_в = +18°С.

В соответствии с п. 2.6 при площади стеклопакета F=1,8 м² для расчетов принимается толщина стекла d = 4 мм.

Для г. Москвы расчетная ветровая нагрузка на вертикальные поверхности, расположенные на высоте 60 м над поверхностью земли, определяется по СНиП II-6-74 <Нагрузки и воздействия>.

q = q₀ k_сп = 27×1,45×1×1,2 = 47 кгс/м².

Определяем расчетную нагрузку от изменения температуры q_t. Расчетная зимняя температура наиболее холодных суток для г. Москвы t_н = - 32°С.

Средняя температура воздушной прослойки вычисляется по формуле (4). Подставляя числовые значения, получим

t_вп = 0,39×18 - (1 - 0,39) 32= - 12,5°С.

При d =4 мм; F = l,8 м², l = l,8 и t_вп = - l2,5 по номограмме (см. рис. 1) определяется значение q¹_t = 5 кгс/м². По формуле (3) определяются числовые значения

q_t =  = 5кгс/м².

Определяем нагрузку от изменения атмосферного давления q_at. Минимальное среднемесячное атмосферное давление для г. Саратова p_о=746 мм рт. ст., а максимальное среднемесячное атмосферное давление для г. Москвы p₁ = 761 мм рт. ст. (приложение 3).

Разность атмосферного давления определяется из формулы (6)

Dр =761 - 745 = 16 мм рт. ст.

При Dр = 16 мм рт. ст.; d =4 мм; F = l,8 м² и l =1,8 по номограмме (см. рис. 2) определяется значение

q¢_ат > 0,95кгс/м²          (q_ат = 0,95кгс/м²).

Расчетная нагрузка на стекло определяется по формуле (2)

q_p = (47 + 0)×0,55 + 5 + 0,95 = 31,8 кгс/м².

По графику, приведенному на рис. 3, определяется отношение , для чего по формуле (8) вычисляем коэффициент k.

При k = 11,2  = 1,3.

Прочность стекла проверяется по формуле (7)

= 150 кгс/см².

Таким образом, толщина стекол в стеклопакете принимается d = 4 мм.

ПРИЛОЖЕНИЕ 5

УСТАНОВКА СТЕКЛОПАКЕТОВ В ПЕРЕПЛЕТАХ

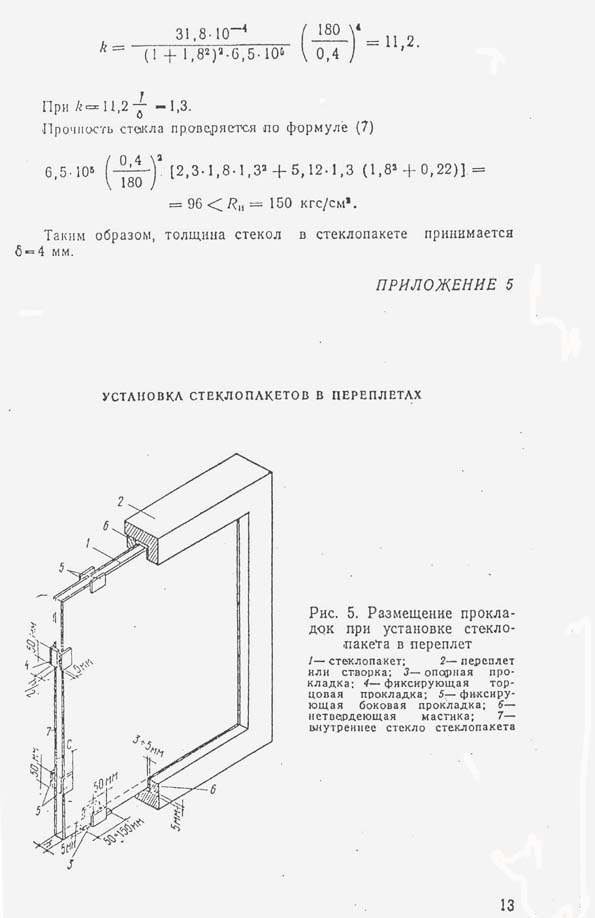

Рис. 5. Размещение прокладок при установке стеклопакета в переплет

1 - стеклопакет; 2 - переплет или створка; 3 - опорная прокладка; 4 - фиксирующая торцовая прокладка; 5 - фиксирующая боковая прокладка; 6 - нетвердеющая мастика; 7 - внутреннее стекло стеклопакета

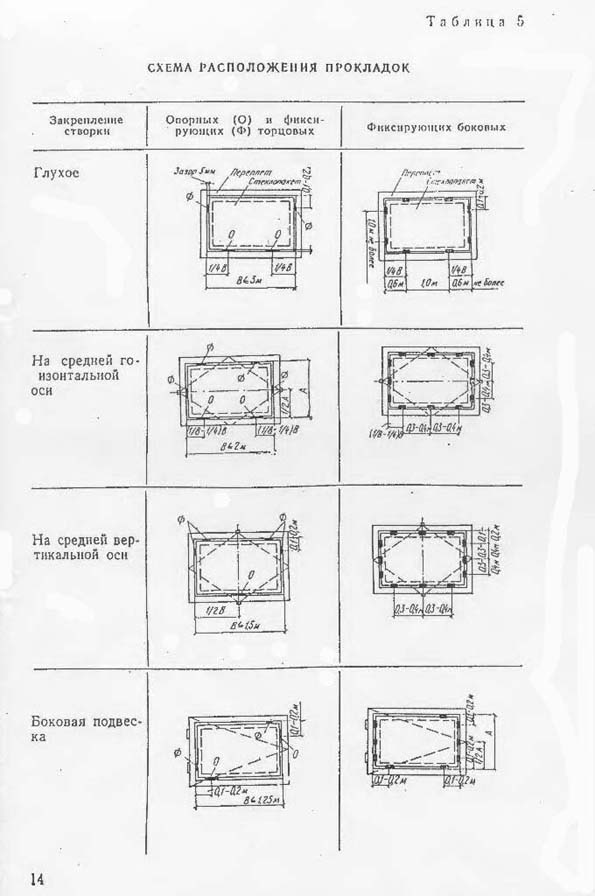

Таблица 5

СХЕМА РАСПОЛОЖЕНИЯ ПРОКЛАДОК

Закрепление створки	Опорных (О) и фиксирующих (Ф) торцовых	Фиксирующих боковых
Глухое
На средней горизонтальной оси
На средней вертикальной оси
Боковая подвеска
Верхняя подвеска
Нижняя подвеска

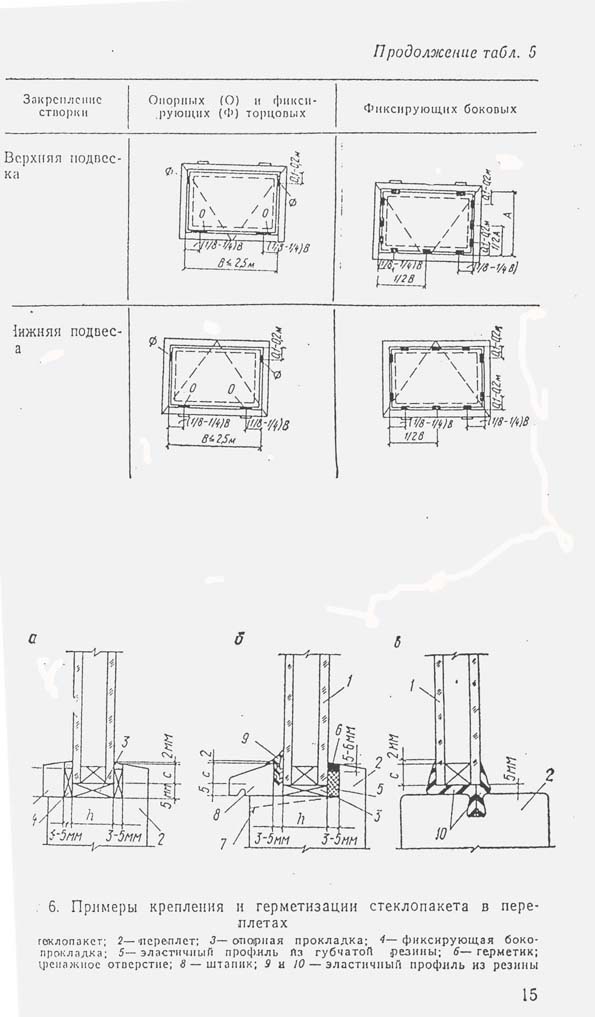

Рис. 6. Примеры крепления и герметизации стеклопакета в переплетах

1 - стеклопакет; 2 - переплет; 3 - опорная прокладка; 4 - фиксирующая боковая прокладка; 5 - эластичный профиль из губчатой резины; 6 - герметик; 7 - дренажное отверстие; 8 - штапик, 9 и 10 - эластичный профиль из резины

ПРИЛОЖЕНИЕ 6

ХРАНЕНИЕ СТЕКЛОПАКЕТОВ

Рис. 7. Стеллаж для стеклопакетов

1 - стеллаж; 2 - подкладка из войлока или резины; 3 - стеклопакеты; 4 - прокладки из войлока, картона или резины

ПРИЛОЖЕНИЕ 7

МОНТАЖ СТЕКЛОПАКЕТОВ

Рис. 8. Установка, крепление и уплотнение стеклопакета в переплете

1 - переплет; 2 - фиксирующая боковая прокладка; 3 - опорная прокладка; 4 - герметизатор; 5 - нетвердеющая мастика; 6 - стеклопакет; 7 - штапик
